Задача проекта: изготовить комфортный и функциональный модуль с витражным окном для обеспечения комфортного нахождения персонала для приема пищи и отдыха. Модуль должен включать в себя тамбур, комнату приема пищи и санузел.
Описание выполненного объекта
Габаритные размеры блок-модуля 7000х2900х2850 мм.
Класс сложности здания – К5.
Помещение разделено на три зоны:
- тамбур;
- помещение приема пищи;
- санитарный узел.
Каркас сварной жесткий металлический из труб профильных различного сечения.

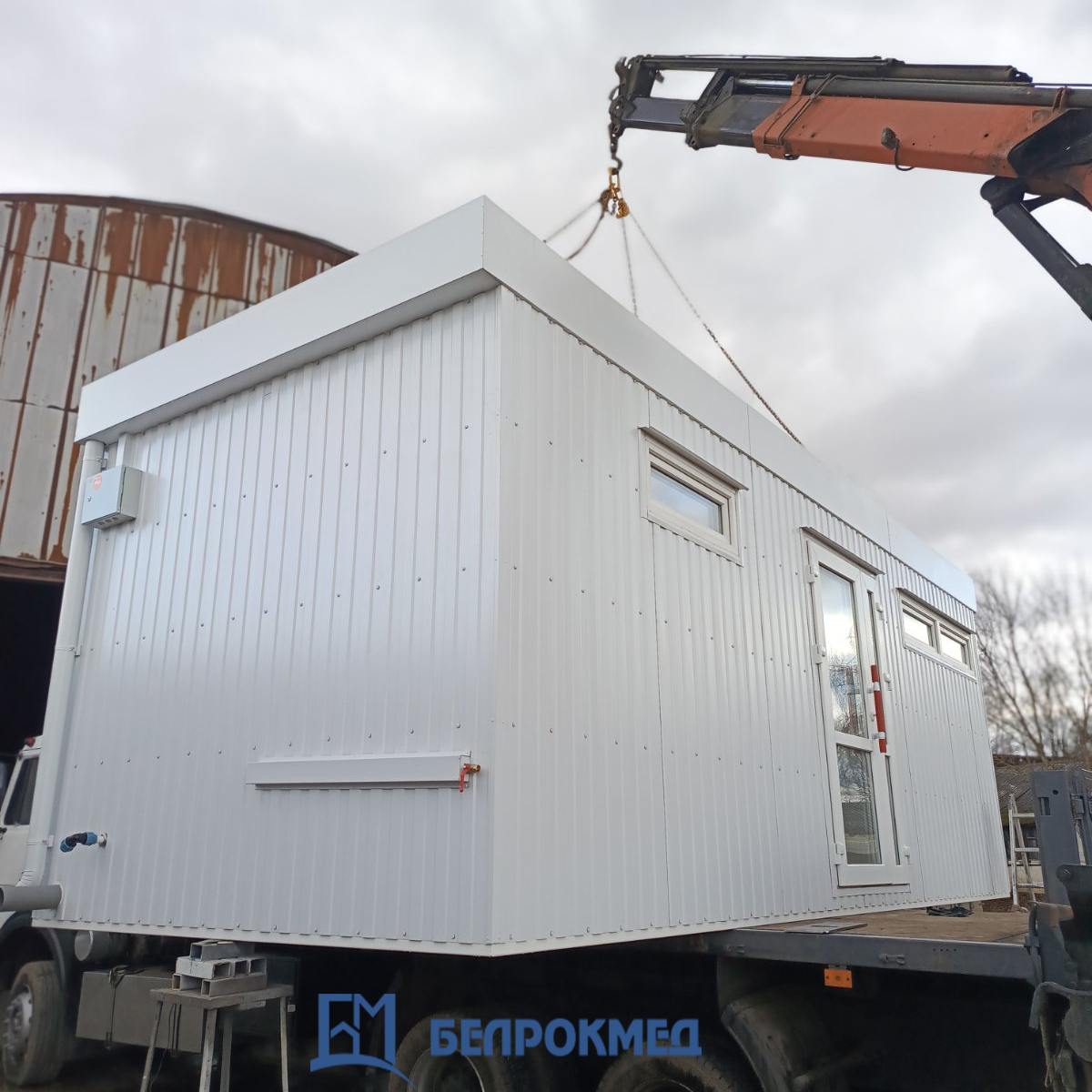

Строповочные элементы - петли подъемные – 4 шт.
Все элементы металлического каркаса обработаны антикоррозийной защитой Prodecor 1102, эмалью «Рем-Колор» АС1601.
Стены, кровля, пол –
Лист профилированный оцинкованный
Гидроизоляция – пленка многослойная армированная ЮТА Д 110 (JUTA D110).
Утеплитель – минеральная вата Технониколь (плотность 50-60 кг/м3), кат. горючести – НГ, толщина 100 мм.
Пароизоляция - пленка многослойная армированная ЮТА Н 90 (JUTA N90)
Наружная-внутренняя отделка:

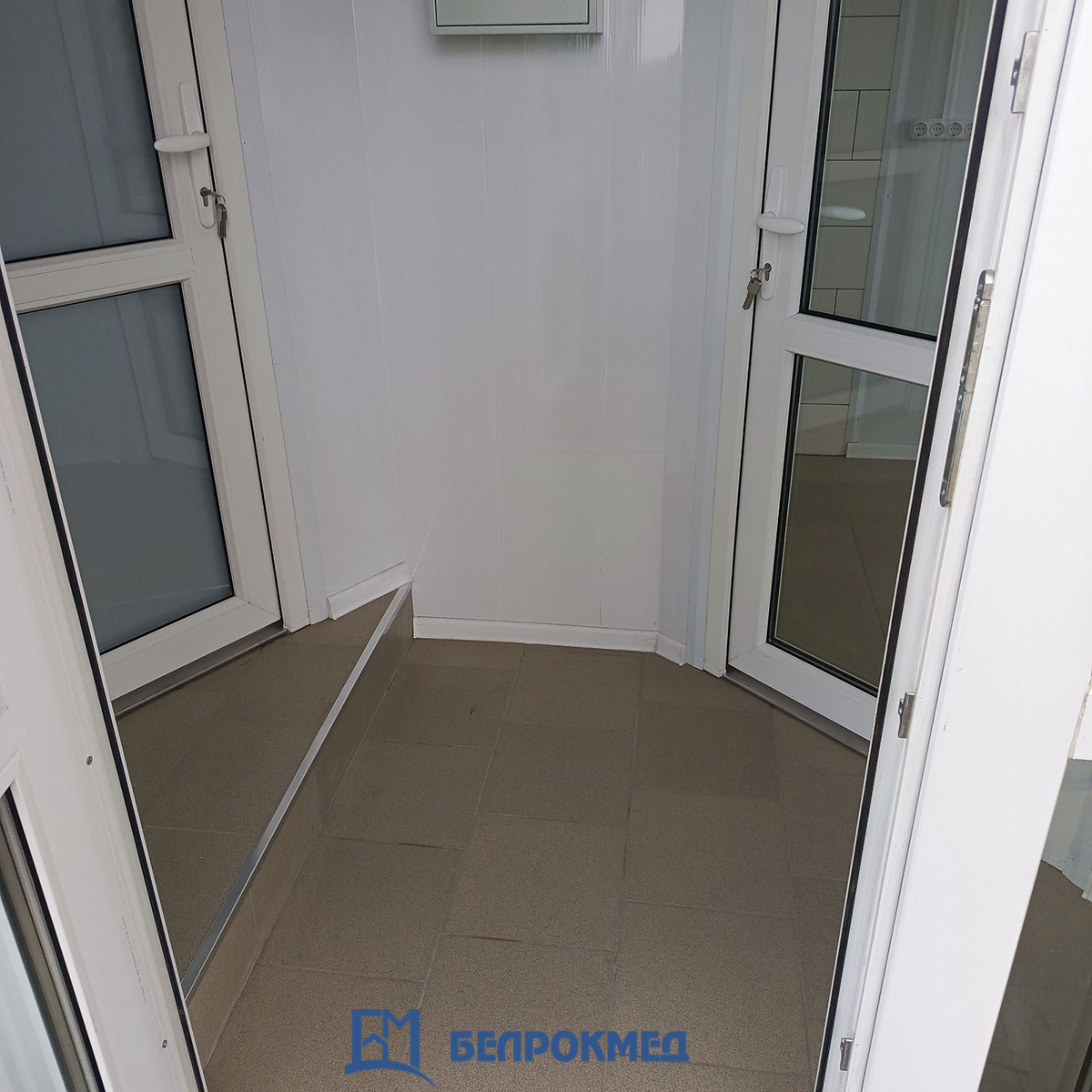

Помещение тамбура, комнаты приема пищи отделаны панелями ПВХ в цвете белый глянец.
Помещение санузла, фартук кухонной зоны отделаны керамической плиткой в цвете белый глянец.
Чистовое покрытие пола – плитка ГРЭС 300х300 мм, неполированная, с показателем антискольжения R больше 9.
Комплектация: входная дверь остекленная с доводчиком 2100х1300 мм, тамбурная дверь из ПВХ 2100х900 мм, дверь в санузел – дверной блок ПВХ 2100х700 мм.

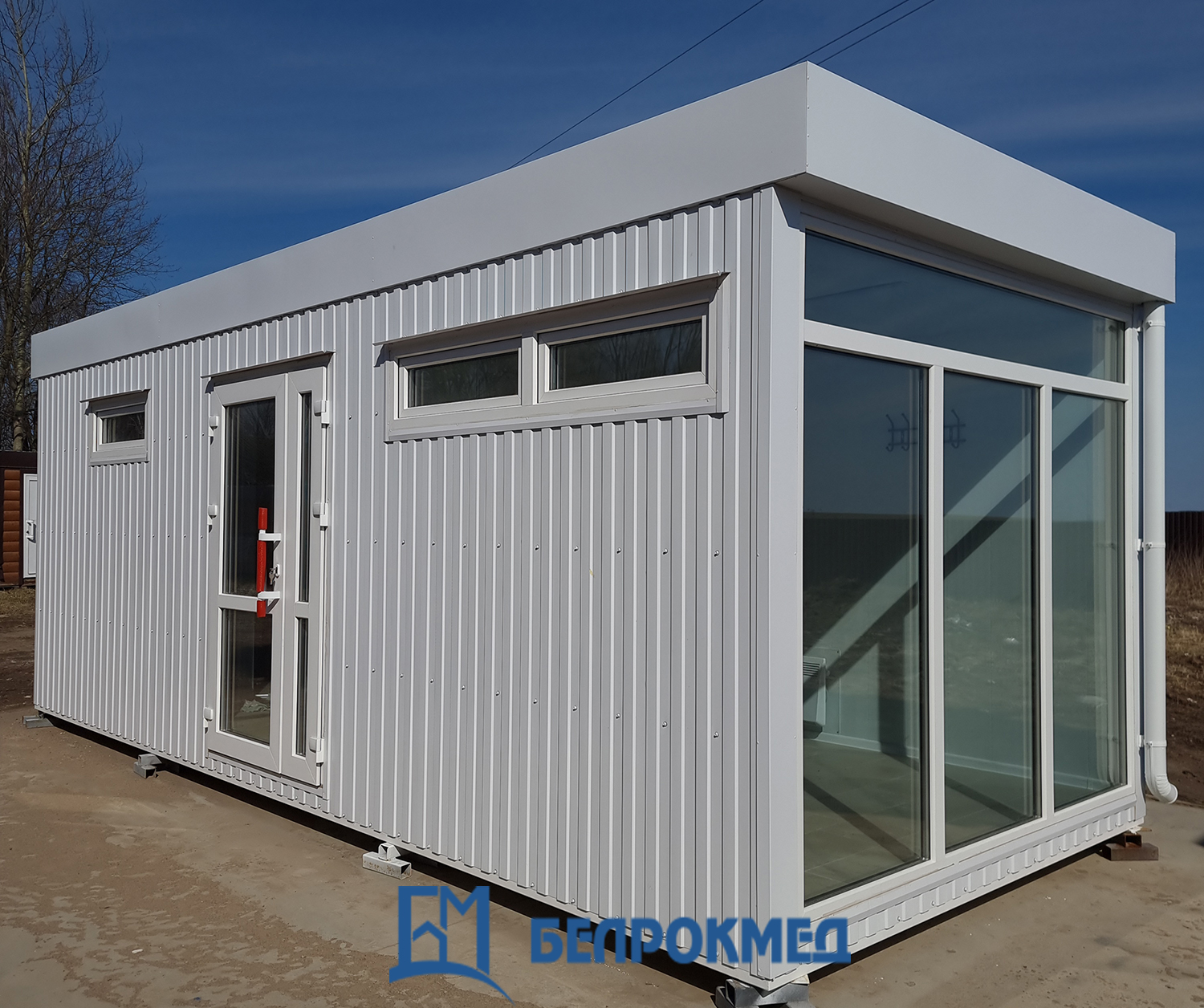

Окна ПВХ 1000х400 мм и 2000х400 мм. Витраж ПВХ размер ШхВ 2560х2500 мм, 2х камерный стеклопакет.
Сантехническое оборудование

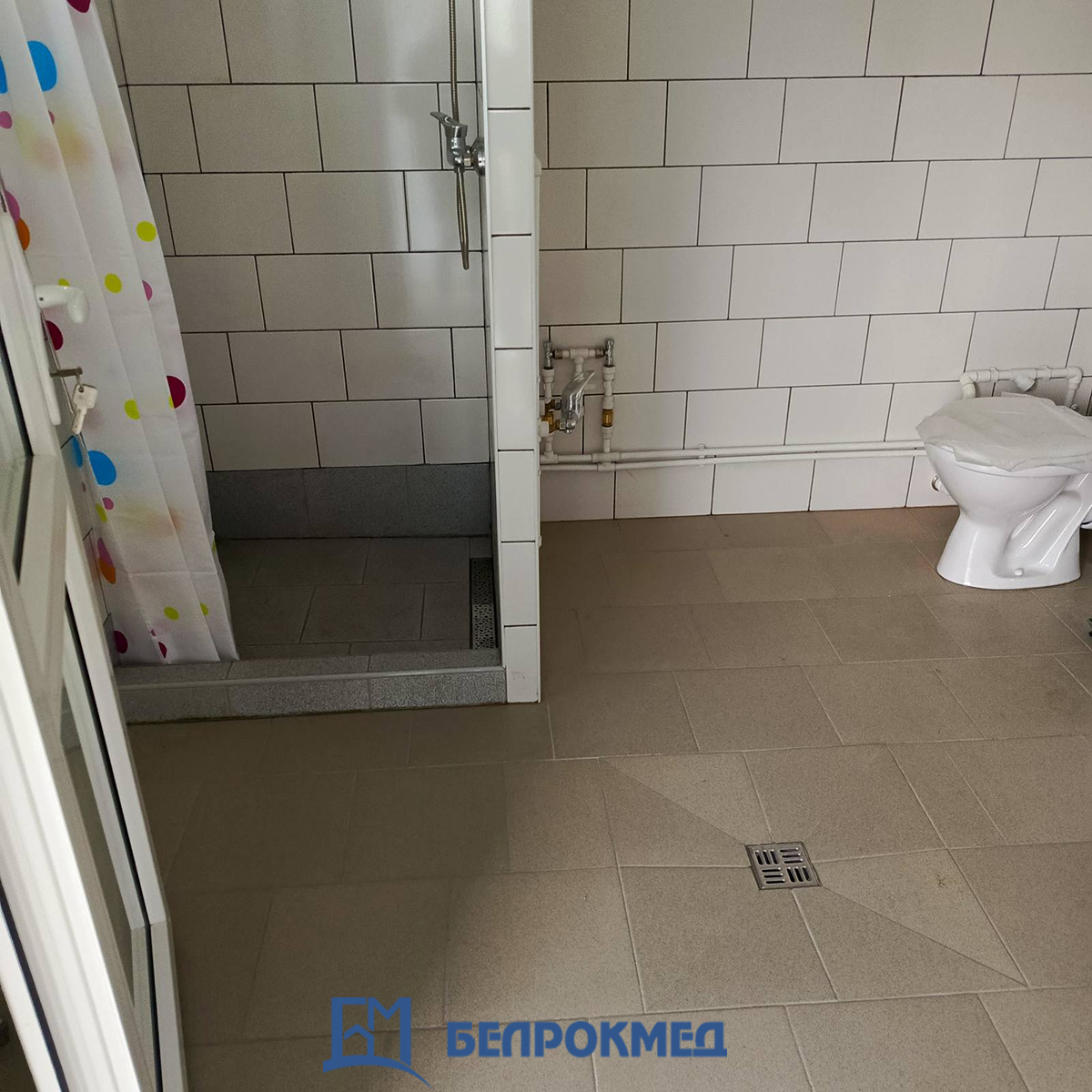

Душевой поддон выполнен из плитки керамической (комплект - смеситель с малым изливом, душевой лейкой, сифон, штора ПВХ).
Трап сантехнический 500х70 мм, умывальник, унитаз, писсуар, поливочный кран (смеситель без излива).
Предусмотрены выводы водопровода и канализации в кухонную зону комнаты приема пищи.
Сантехническое оборудование поставляется в смонтированном виде и готово к подключению к наружным сетям.
Отопление
Электрический водонагреватель объем 100 литров, мощность 1,6 кВт – 1 шт.
Конвектор электрический настенный, мощностью 1,0 кВт – 2 шт.
Система регулировки температуры в помещениях с установкой ТРЛ 535 (установка в щит распределительный).
Электрификация:
Электрификация выполнена в полном объеме и готово к подключению к внешним сетям.
-
Результат
В результате реализации проекта был создан полностью готовый к эксплуатации блок-модуль санитарно-бытового назначения, включающий в себя:
- Санузел, оборудованный душевой, унитазом и писсуаром.
- Комнату приема пищи с витражными окнами.
Блок-модуль обеспечивает комфортные и гигиеничные условия для персонала, соответствует всем санитарным нормам и требованиям безопасности. Проект выполнен в срок и в рамках бюджета.
