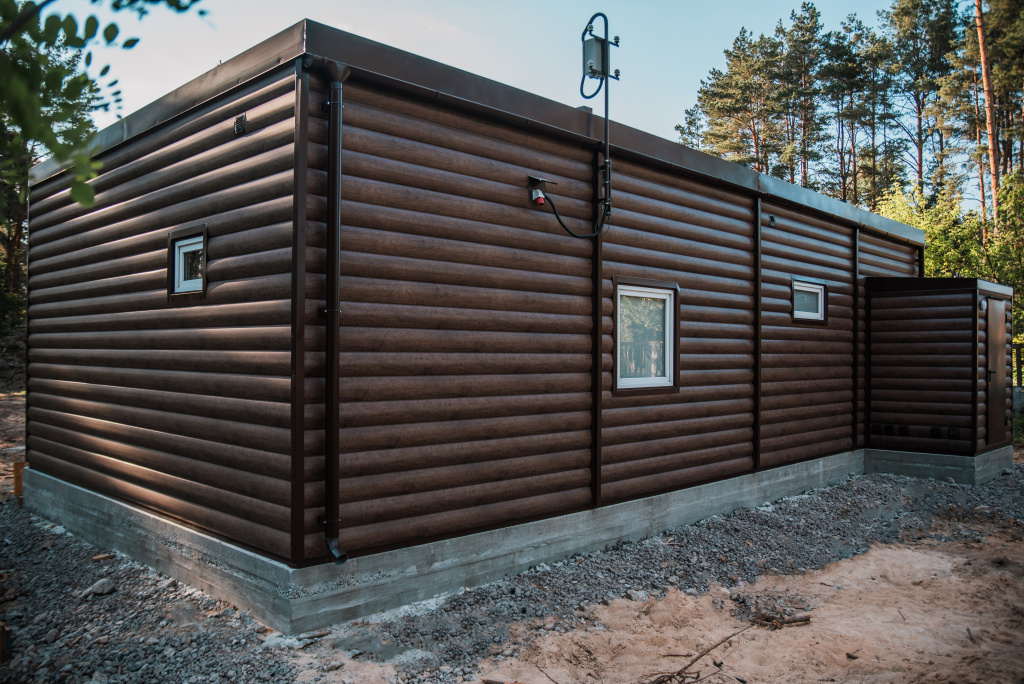

Изделие модульного типа для оказания доврачебной медицинской помощи

Техническое описание

1. Здание модульного типа для оказания доврачебной медицинской помощи изготавливается по конструкторской документации, поставляется комплектно с установкой на заранее подготовленный фундамент. Доставка и монтаж осуществляется силами нашей компании. После монтажа проводятся пуско-наладочные работы силами наших сотрудников. На готовое изделие выдается паспорт.

2. Техническое описание модульного здания для оказания доврачебной медицинской помощи:
2.1. Каркас  - металлический равнополочный уголок и профильная труба. Стальные конструкции и элементы огрунтованы и окрашены, выполнена антикоррозийная обработка не менее 120 мкм. Обязательно предусматривается возможность демонтажа и повторного монтажа на другой площадке без потери качества.
2.2. Наружные и внутренние стены - панели заводского изготовления металлические трехслойные.
2.3. Утепление - негорючие минерал ватные плиты типа «сэндвич», окрашенные в заводских условиях в согласованный с Заказчиком цвет.
Для наружных стен толщиной 100 мм, для внутренних стен толщиной не более 60 мм.
2.4. Полы утепляются негорючими минеральными материалами, толщиной 200 мм. Покрытие линолеум.
2.5. Потолок утепленный (толщина утепления 200 мм). Чистовая поверхность потолка - подвесная система «Армстронг».
2.6. Кровля выполняется из кровельных металлических материалов заводского изготовления и окраски. Наружная водосточная система подбирается в цвет основного фасада.
2.7. Окна - из усиленного ПВХ профиля 70 мм (цвет белый), двухкамерного энергосберегающего стеклопакета (размеры: высота 900мм, ширина 1000 мм). Возможна установка наружных механических роллет с замком (цвет - в соответствии с цветной гаммой основного фасада ФАП) и внутренних горизонтальных жалюзи из материалов, позволяющих осуществлять дезинфицирующую обработку (цвет – белый).
2.8. Двери наружные - из ПВХ с частичным остеклением (энергосберегающий стеклопакет), с замком и ручкой с возможностью свободного открывания изнутри без ключа, с доводчиком (размер дверного полотна 1200 мм х 2000 мм).
2.9. Двери внутренние - из ПВХ с замком и ручкой с возможностью свободного открывания изнутри без ключа, с доводчиками (размер дверного полотна 900х2100 мм).
2.10. Вход в здание может быть оборудован пандусом. Лестницы и пандус оборудуются поручнями. Ширина между поручнями пандуса должна быть в пределах 1300 мм.

Электроснабжение:
• электрические розетки на 220В для подключения медицинского оборудования
• установка электрических счетчиков (отдельно для отопления, ГВС);
• сеть освещения, силовая технологическая сеть - запитываются от отдельных автоматов. Однофазная нагрузка равномерно распределяется по фазам, установлены светодиодные светильники с защитой согласно категоричности помещений и разбивкой на рабочее и аварийное освещение;
• установлено освещение над входом. Выполнены основная и дополнительная системы управления потенциалами.
• в помещении кабинета приема пациентов, процедурном, смотровом кабинетах установлен рециркулятор бактерицидный;
• щит ВРУ и электрические учеты установлены в подсобном помещении в правом верхнем углу;
• освещенность согласно норм для модульных зданий медицинского назначения.

Система отопления помещений модульного здания для оказания доврачебной медицинской помощи - конвекторы электрические для обеспечения оптимального температурного режима общей мощностью не более 12 кВт. Подключение осуществляется отдельным электрическим автоматом. Также устанавливается принудительная вытяжная вентиляции с обратным клапаном или пластиковым устройством по типу «жалюзи».

Система водоснабжения и канализации сооружения модульного типа для оказания доврачебной помощи:
Выполняется устройство внутренней системы водопровода (горячей и холодной воды с устройством запорной арматуры) и канализации с установкой сантехнической посуды:
• умывальник, смеситель локтевой, сифон, унитаз комплект, электроводонагреватель объемом не менее 30 л., кран для набора воды для уборки помещений;
Система водоснабжения и канализация может быть выполнена с подключением к центральным сетям либо в автономном варианте. В автономном варианте система водоснабжения и канализации предусматривает устройство септика и емкости для чистой воды в необходимых объемах.


Доставка - собственным транспортом нашей компании.
Монтаж - на подготовленное Заказчиком основание. После окончания монтажа модульного здания оказания доврачебной медицинской помощи представители ПТЧУП «БЕЛРОКМЕД» осуществляют пуско-наладочные работы.

Документы предоставляемые при поставке изделия.

1. Паспорт на павильон.
2. Схема внутренней разводки электроснабжения.
3. Товарно-транспортная (товарная) накладная.
4. Акт приема-передачи.
5. Паспорта и гарантийные талоны на энергетическое оборудование, мебель.
